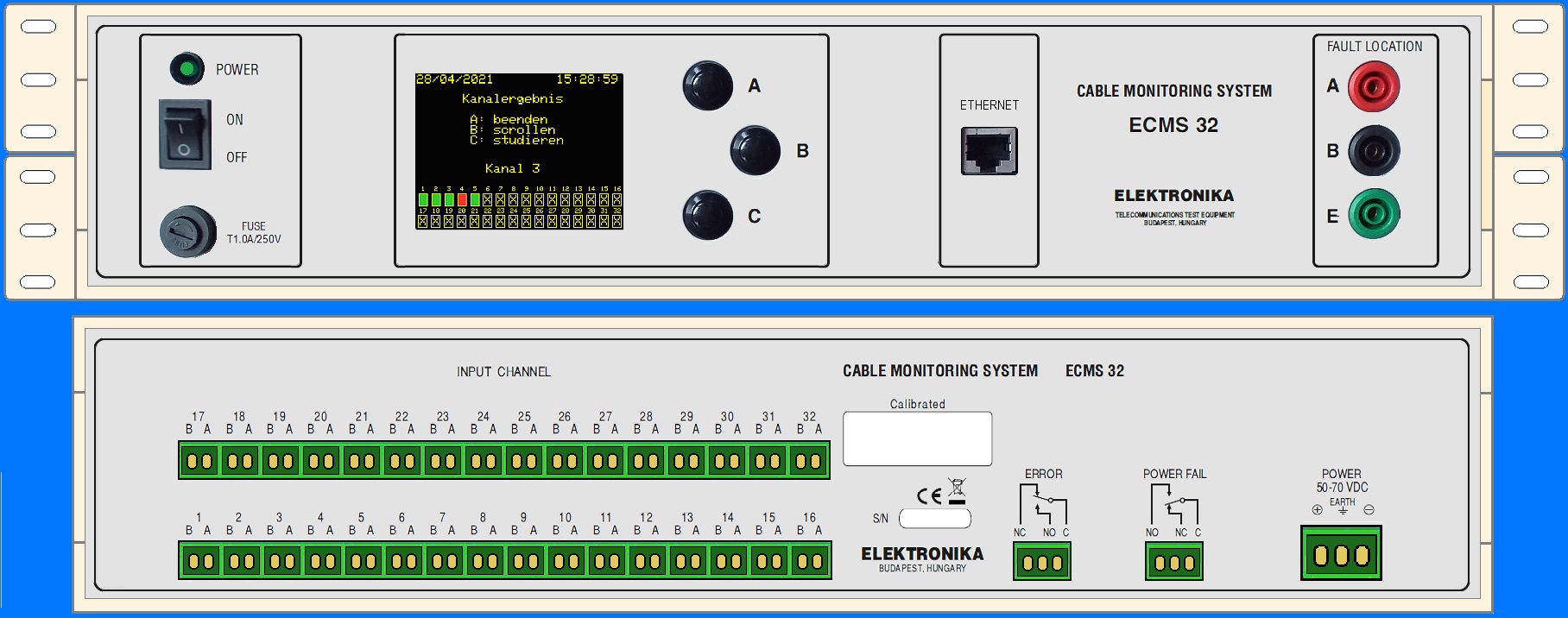

KABELÜBERWACHUNGSGERÄT ECMS 32
|
|
VERWENDUNGSZWECK
Das ECMS 32 ist ein 60 V-Batterie betriebenes Gerät in einem 19"-Rack, zur Überwachung Aderpaaren von Telekommunikationskabeln
mit kurzgeschlossenen fernen Enden. Die maximale Anzahl der überwachten Adernpaare beträgt 32.
FUNKTIONSPRINZIPIEN
Die Brückeneinheit des Geräts führt kontinuierlich wiederholt aus:
■ Schleifenwiderstandsmessungen und
■ Isolationswiderstandsmessungen zwischen den kurzgeschlossenen Adern und der Erde.
Die Ergebnisse der letzten 250 Überwachungszyklen werden gespeichert.
ECMS 32 vergleicht die gemessenen Isolations- und Schleifenwiderstände mit den voreingestellten Grenzwerten.
Die Verletzung die Grenzwerte:
■ wird auf dem Display des Gerätes angezeigt und
■ aktiviert einen Relaiskontakt zur Fernübertragung von Alarmmeldungen.
Zur Erleichterung der Fehlerbehebung das ECMS 32 bietet Zugriff auf das fehlerhafte Kabel für ein externes
Fehlerortungsgerät (z. B. ECFL 30) an den Buchsen der Frontplatte angeschlossen.
FERNBEDIENUNG

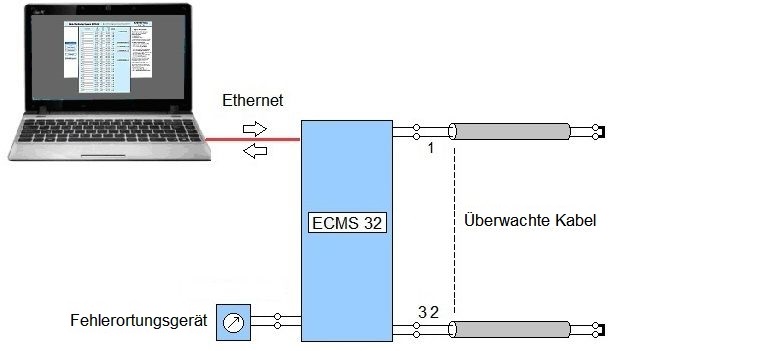

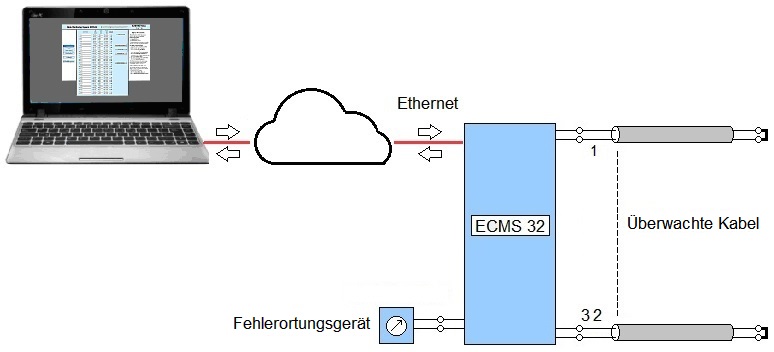

Eine Ethernet-Schnittstelle ist vorhanden, um einen PC anzuschließen oder eine Verbindung zu einem entfernten Operator herzustellen
Eine Ethernet-Schnittstelle ist vorhanden, um einen PC anzuschließen oder eine Verbindung zu einem entfernten Operator herzustellen.
ECMS 32 fungiert als HTTP-Server
Die Ethernet-Verbindung bietet zusätzliche Werkzeuge für den Operator:
■ Hinzufügen von Namen (Kennungen) zu den getesteten Kabeln.
■ Einstellen unterschiedliche Grenzwerte für jedes Kabel separat.
■ Erhalten detaillierte Informationen zu den letzten 250 Überwachungszyklen.
■ Um im Alarmfall eine E-Mail zu senden.
■ Software-Aktualisierung.
|
|
|
|
ECMS 32 bietet immer einen
genauer Überblick über den
Zustand des Kabelsystems.
Geeignet Ungeeignet
Fehlerortungsgerät ECFL 30
|
