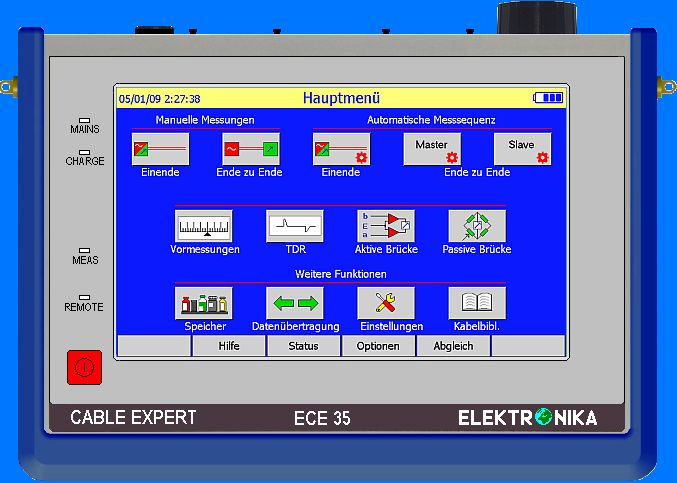

KABEL EXPERTE ECE 35

QUALIFIZIERUNG VON xDSL LEITUNGEN
  ■ Vorqualifizierung von Kupferleitungen mit Messungen der physikalischen Parameter von 200 Hz bis 35 MHz
     für Installierung von SVDSL, VDSL, ADSL 2+, ADSL, SHDSL und Tonfrequenz Systemen
  ■ Automatische (Master-Slave) Messsequenzen
  ■ Leitungsqualifizierung mit Bewertung GEEIGNET / UNGEEIGNET
  ■ Vorprogrammierte Toleranzmasken
   Software Optionen für xDSL Leitungsqualifizierung
  ■ Einseitige Mess-Sequenzen (Abschätzung von Leitungsdämpfung und Datenrate)
  ■ Nichtstörende Leitungsmessungen neben vektorierten Gruppen.
  ■ Spektrogrammessung
  ■ Gespeicherte Spektrum als Referenz
QUALIFIZIERUNG VON TONFREQUENZ LEITUNGEN
  ■ Analoge Messungen im Frequenzbereich von 200 Hz bis 20 kHz
  ■ Analog-analog Messungen an PCM-Systemen
  ■ Schleifenhalter und Impuls-, bzw. DTMF- Wahlsignale zum Testen von Wählsystemen
  ■ Qualifizierung von Normalen- und Speziellen-, Leitungen
  Software Option für Tonfrequenz-Messungen
  ■ Tonfrequenz SW Paket bestehend aus: Gruppenlaufzeitverzerrung,
    Phasenjitter, Frequenz-Fehler, Echo- Messung und Ereigniszählung
IMPULSREFLEKTOMETER FÜR FEHLERORTUNG (HW Option)
  ■ Fehlerortung von Unterbrechung und Kurzschluss.
  ■ Langzeitmessung für Wackelkontaktortung.
  ■ Vergleich zweier Aderpaare.
  ■ Vergleich mit einem gespeicherten Wert.
  ■ Lokalisierung der Ort des Nebensprechens (XTALK).
AKTIVE MESSBRÜCKE FÜR FEHLERORTUNG (HW Option)
  ■ DC Fehlerortungsmethoden: Murray-, Dreipunkt-, Küpfmüller- und wiederholte Küpfmüller-Messung
  ■ Schleifenwiderstands- Isolationswiderstands- Widerstandsunterschied-Messung
  ■ AC Fehlerortungsmethoden: Unterbrechung und wiederholte Küpfmüller-Messung
  ■ Kapazitätsmessung und kapazitive Unsymmetriemessung
  AUTOMATISCHE TESTSEQUENZEN
  ■ Schnell Test um schnelle Information über den Zustand eines unbekannten Aderpaares zu erhalten.
  ■ Qualitätstest für Feststellung der Qualität eines bekannten Aderpaares.
  ■ Paarzustand- Vormessung um die beste Fehlerortungsmethode zu finden.
  Software Optionen für Brückemessung
  ■ Messung von Mehrstrecken Kabel
  ■ Messung von Gespultes Kabel
PASSIVE MESSBRÜCKE FÜR FEHLERORTUNG (Erweiterung für aktive Brücke)
  ■ DC Fehlerortungsmethoden: Murray-, Dreipunkt-, Küpfmüller- und Widerstandsunterschied-Messung.
  ■ Synchronisierte Graaf Fehlerortungsmethode bei hoher störender Gleichspannung.
  ■ Schleifenwiderstand-, Isolationswiderstand und Widerstandsunterschied-Messung.
  ■ AC Fehlerortungsmethoden: Küpfmüller, kapazitive Unsymmetriemessung.
DATENÜBERTRAGUNG
  ■ Datenübertragung über USB- Port.
  ■ Datenübertragung über WiFi.
ZUBEHÖRE
  ■ ELQP 30 Hochimpedanz-Tastkopf für direkte Messung unter Betrieb
  ■ ER 30 Richtkoppler für direkte Messung unter Betrieb
  ■ ELC 30 Fernsteuerbare Schleifenschalter für kurzschließen oder öffnen die Leitungsende
  ■ ECFL 30S Intelligente Slave- Einheit zur Durchführung einer synchronen Graaf-Messung von Ende zu Ende



ECE 35
Mit dem elq ECE 35 finden Sie
immer die richtige Diagnose.


pass_fail

Geeignet      Ungeeignet

doctor

ELQP 30
ELQP 30

ELQP 30
ER 30

elc30.jpg  ecfl30b.jpg
ELC 30       ECFL 30S
