IMPULSREFLEKTOMETER ETDR 10B

FÜR NIEDERSPANNUNG- ENERGIE & NICHT BESPULTE TELEKOM- KABELN
 ■ Klein, leicht und anwenderfreundlich
 ■ Großes LCD-Farbdisplay mit kristallklaren Wellenformen
 ■ Geeignet für Anwendung am Feld neben unterschiedlichen Wetterbedingungen
 ■ Automatische Fehlerortung
 ■ Automatische Nebensprechortung
 ■ Automatische Berechnung der Ausbreitungsgeschwindigkeit
 ■ Vier auswählbare Impedanzen
 ■ 100 Speicherplatz für die Messergebnisse und Einstellungen
 ■ Kabelbibliothek für die Standard und Anwenderdefinierte Kabeltypen
 ■ Wahlmöglichkeit zwischen V/2 und VOP
 ■ Das Messergebnis kann über USB-Schnittstelle, WLAN an einen PC übertragen werden
 ■ Wählbare Formate: res, htm, pdf and csv
 ■ Unmittelbaren Displaybild Übertragung in bmp Format
BETRIEBSARTEN
■ L1 FORTLAUFEND
■ L1 EINZELN
■ L1 AUTO
■ L1 LANGZEIT
■ L2 FORTLAUFEND
■ L1 & L2
■ L1 -  L2
■ L1 & SPEICHER
■ L1 -  SPEICHER
■ XTALK FORTLAUFEND
■ XTALK AUTO
(Fortlaufende Messung an Leitung L1)
(Eine einzelne Messung an Leitung L1)
(Automatische Messung an Leitung L1)
(Lokalisierung von Wackelkontakte an Leitung L1)
(Fortlaufende Messung an Leitung L2)
(Vergleich von zwei Leitungen)
(Die Differenz zwischen zwei Leitungen)
(Die aktuelle und eine gespeicherte Wellenform zusammen)
(Die Differenz zwischen die aktuelle und eine gespeicherte Wellenform)
(Ortung der Nebensprechstelle)
(Automatische Ortung der Nebensprechstelle)
DISPLAY
 ■ Zoom für eingehende Prüfung
 ■ 5' TFT LCD-Farbdisplay mit Hintergrundbeleuchtung
 ■ Wählbare Sprachen: Englisch, Deutsch oder Russisch
HARDWARE OPTIONEN
 ■ ES 2002A Schleifepulser zur Erkennung des Endes des spannungslosen Kabels
 ■ ELP 400 Schleifepulser zur Erkennung des Endes des spannungsbelasteten Kabels
 ■ ECA 10 Koaxialadapter
 ■ EBF 20 Blockingfilter um die störenden Hochspannungs-und Niederfrequenzsignale vom TDR zu isolieren

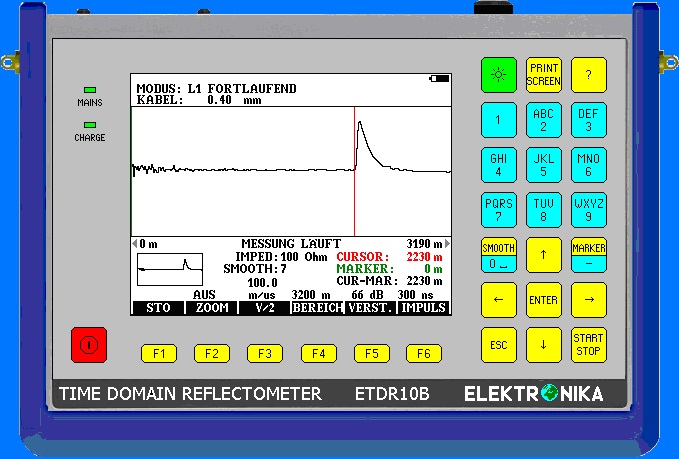

ETDR 10A

ETDR 10B ist ein
wertvolles Gerät für
Kabelfehlerorung.
doctor


es2002       ECA 10
ES 2002A            ECA 10
       elp400           EBF 10
   ELP 400             EBF 20
